Краткий фотоотчёт полной разборки и дефектовки холодильного винтового компрессора Daikin ZHC5WLG5YE
- хладагент: R407c;
- год изготовления: 2007 г.;
- компрессорное масло: DAPHNE FVC68D;
- максимально допустимое давление: L 19 бар / H 29,8 бар;
- допустимые температуры: L -30… 43°C / H -10… 130°C;
- холодопроизводительность: 81 кВт;
- вес: 490 кг.
Компрессор производства компании Daikin Industries Limited, после полугодового простая из затопленного состояния водой по причине аварии теплообменника в системе чиллера EWAP400MBYNN, поступил в сервисный центр «КОМПРЕССОР». После полной диагностики сервисным инженером, тщательный осмотр всех элементов оборудования показал, что данный компрессор имеет следующий ряд неисправностей и дефектов:
- износ подшипников;
- износ рабочих поверхностей винтового и затворных роторов;
- износ рабочей поверхности корпуса (незначительный);
- электрообмотка двигателя в целом состоянии. Результат прозвонки Омметром показал целостность обмотки, сопротивление каждой обмотки ровное;
- внутренняя поверхность корпуса и всех деталей сильно повреждена коррозией.
Необходим следующий перечень ремонтных работ:
- удаление ржавчины, расточка, шлифовка, полирование, восстановление рабочих поверхностей корпуса и винтового ротора;
- замена ряда деталей: стопорных шайб, уплотнительных прокладок, клапанных роторов, масляного фильтра, роликовых, шариковых и угловых подшипников.
-

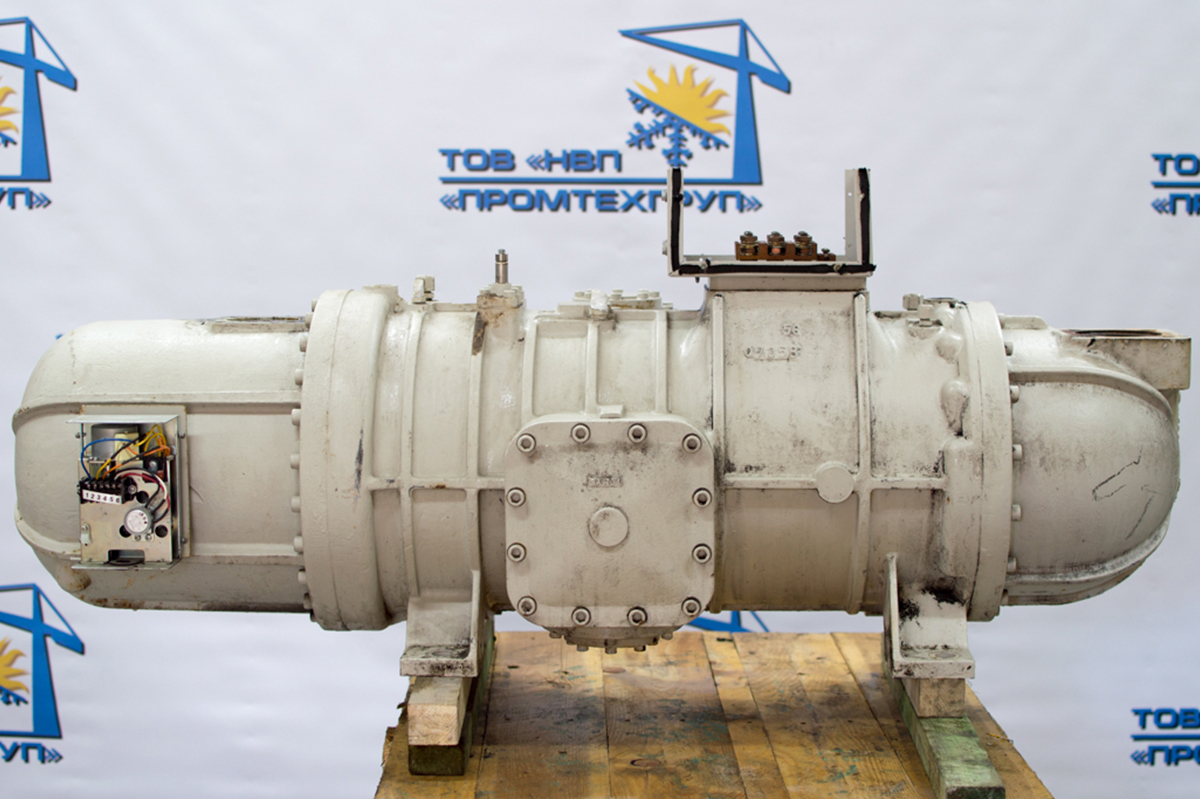

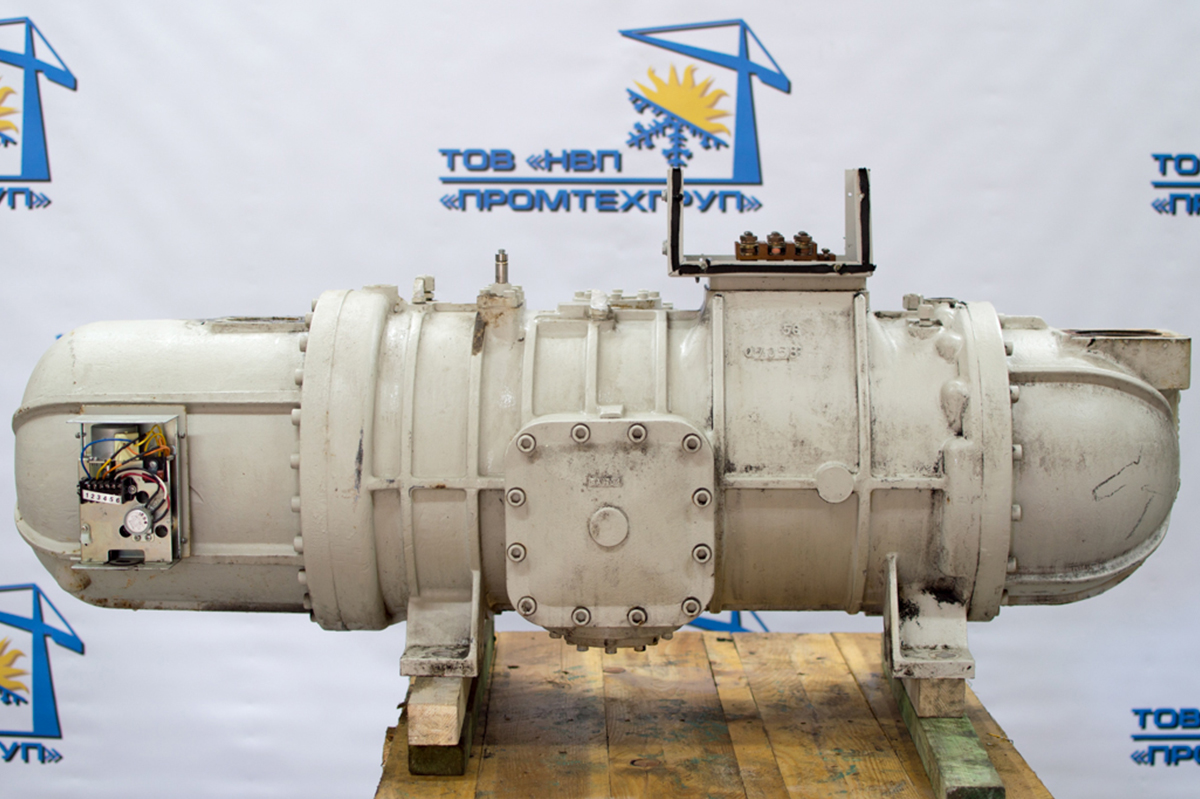

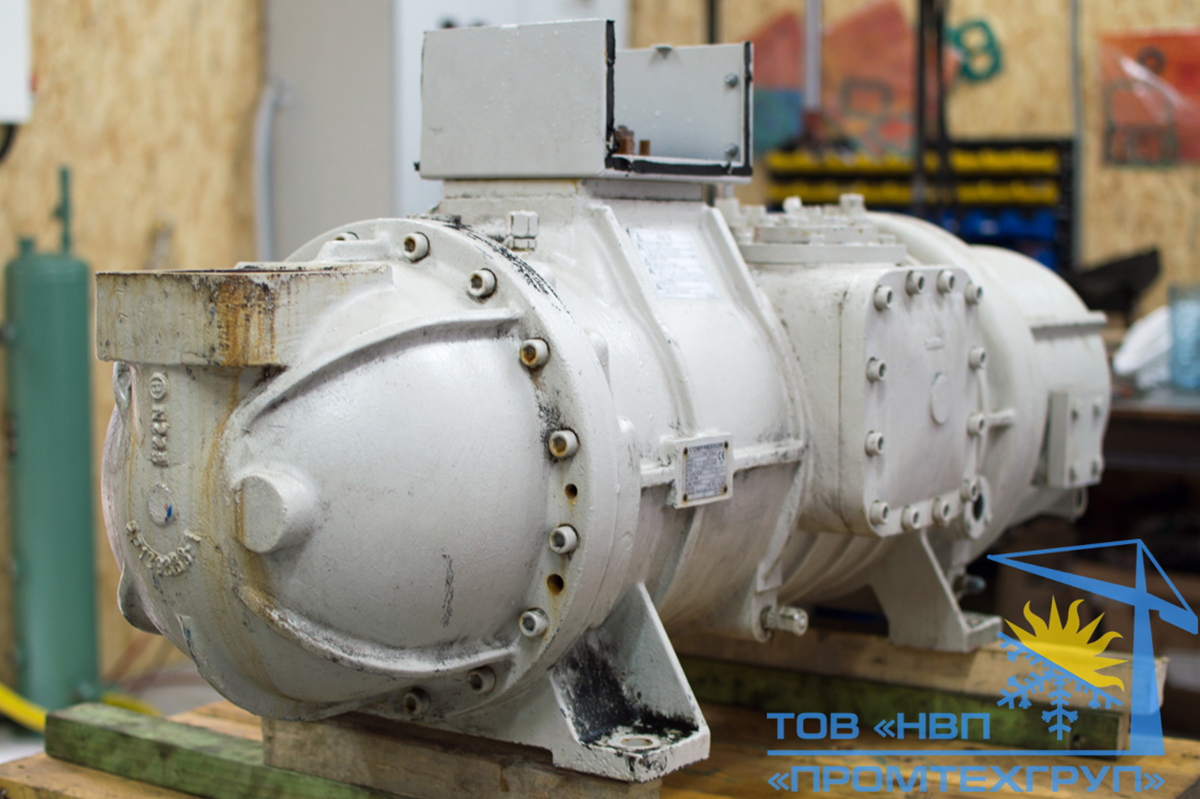

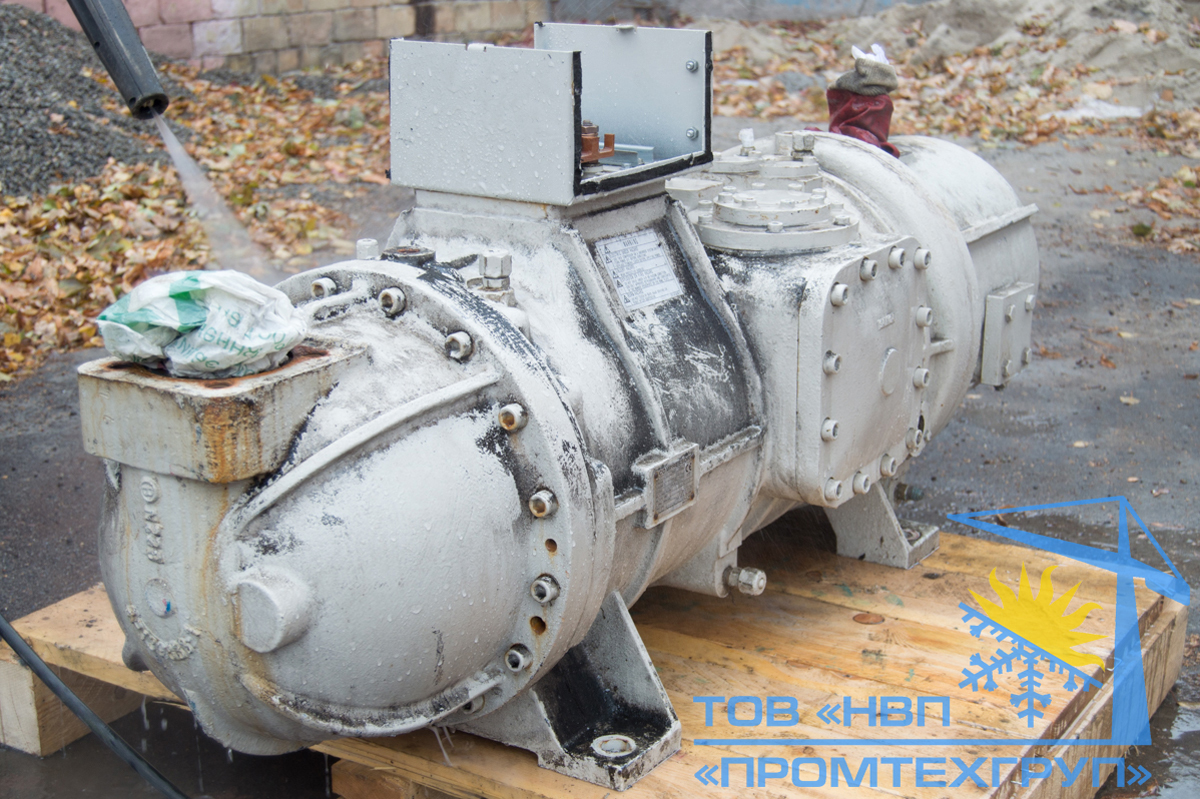

- Винтовой компрессор Daikin ZHC5WLG5YE
-
- Дефектовка винтового холодильного компрессора Daikin ZHC5WLG5YE
-

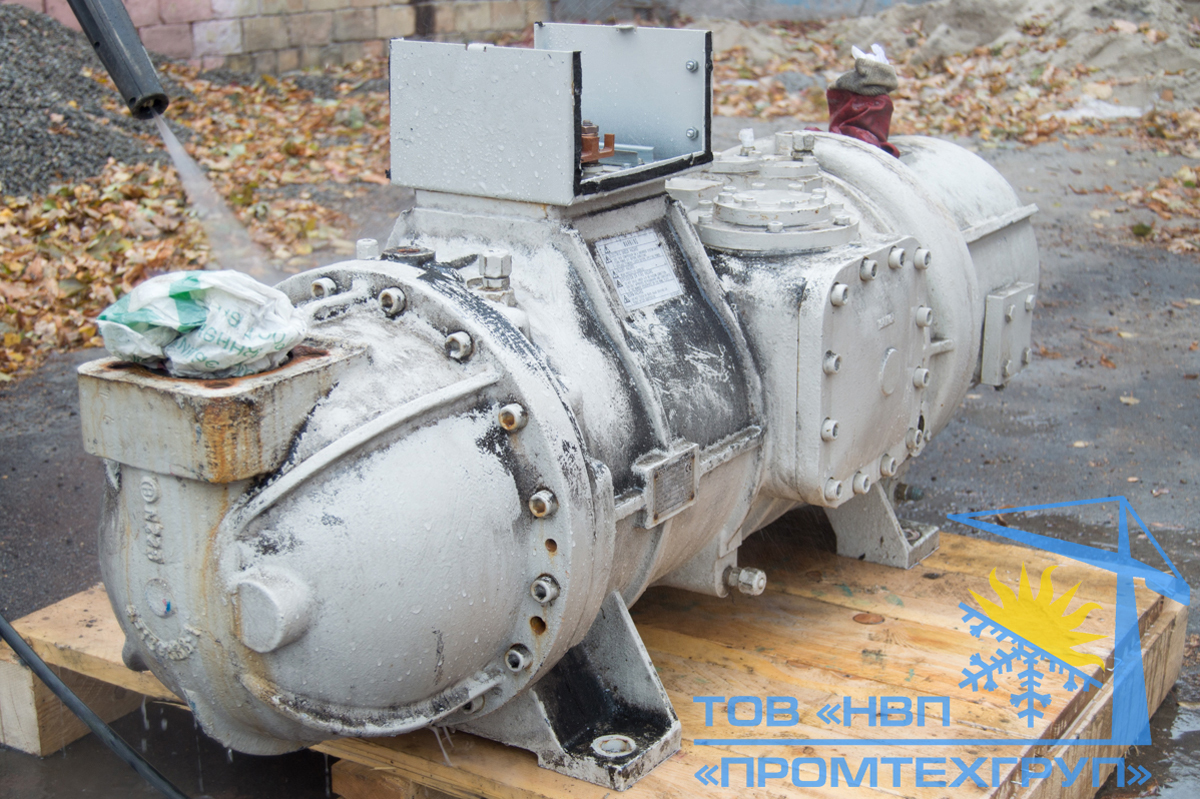

- Компрессор чиллера EWAP400MBYNN
-

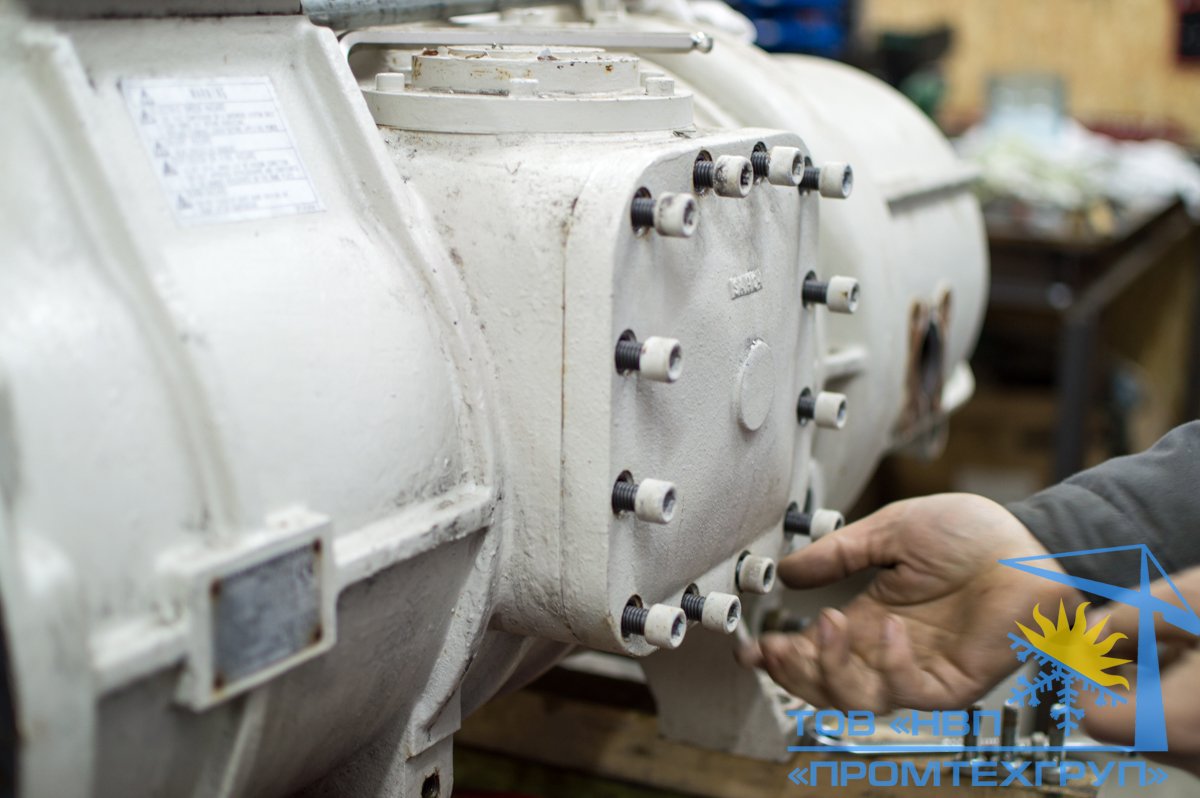

- Разборка инженером компрессора Daikin ZHC5WLG5YE
-

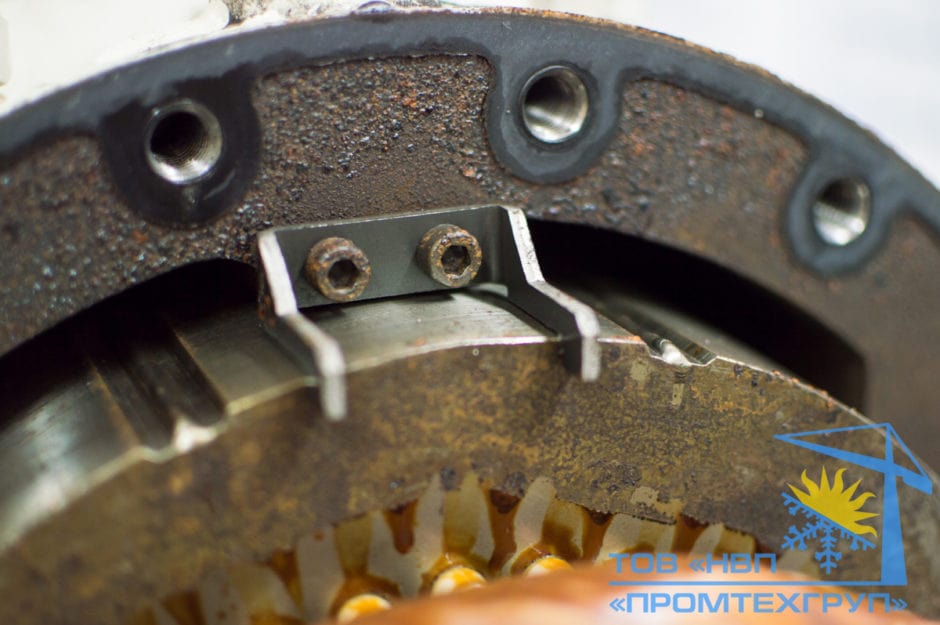

- Крышка затворного ротора / side cover / Daikin ZHC5WLG5YE
-

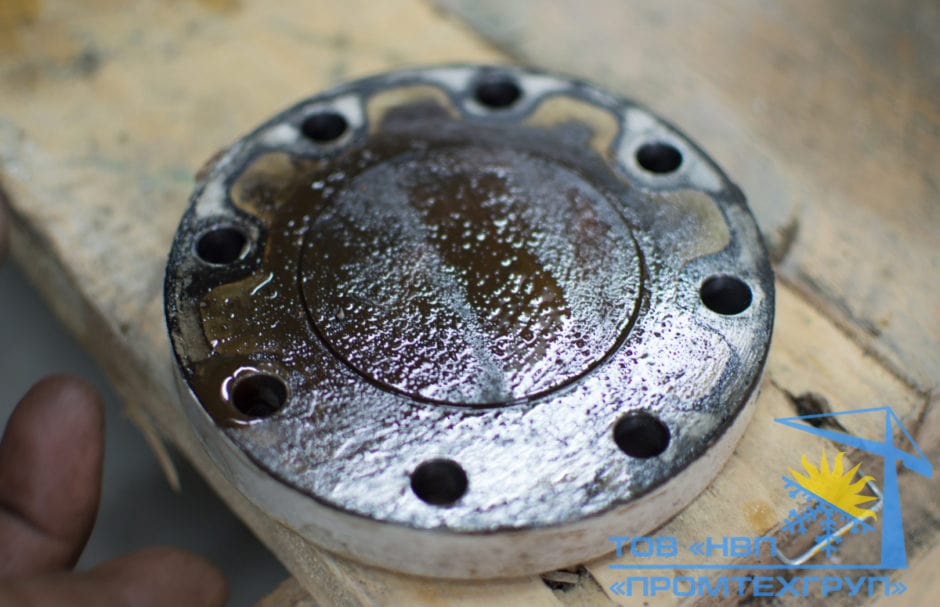

- Крышка держателя подшипника / cover / lower bearing holder / Daikin ZHC5WLG5YE
-

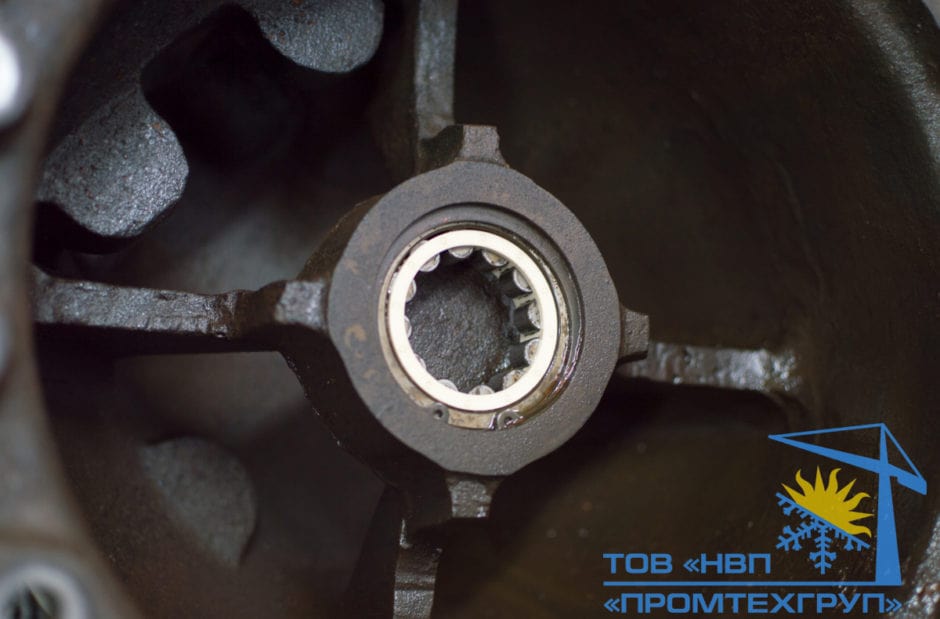

- Держателем затворного ротора с подшипником / retainer/ for g-rotor bearing / Daikin ZHC5WLG5YE
-

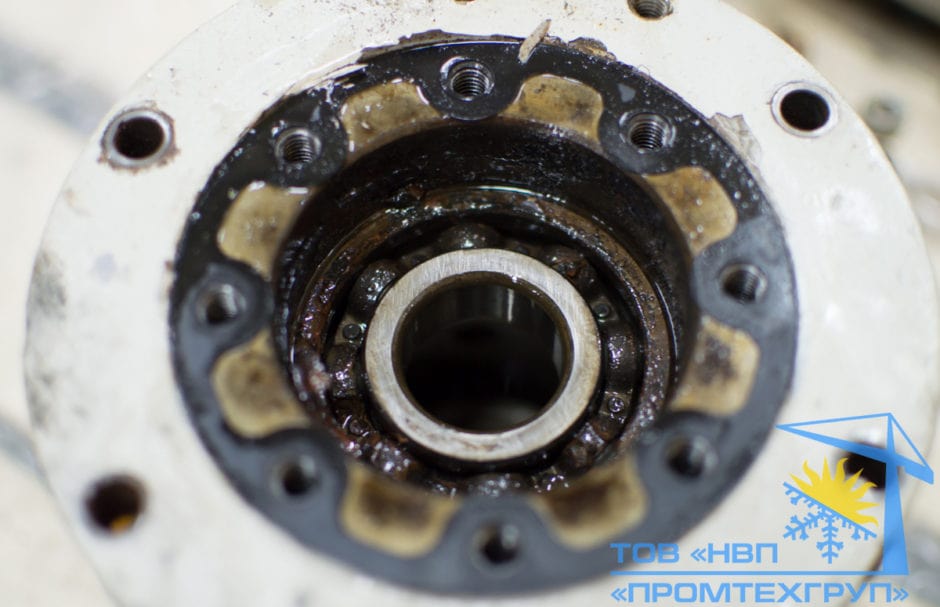

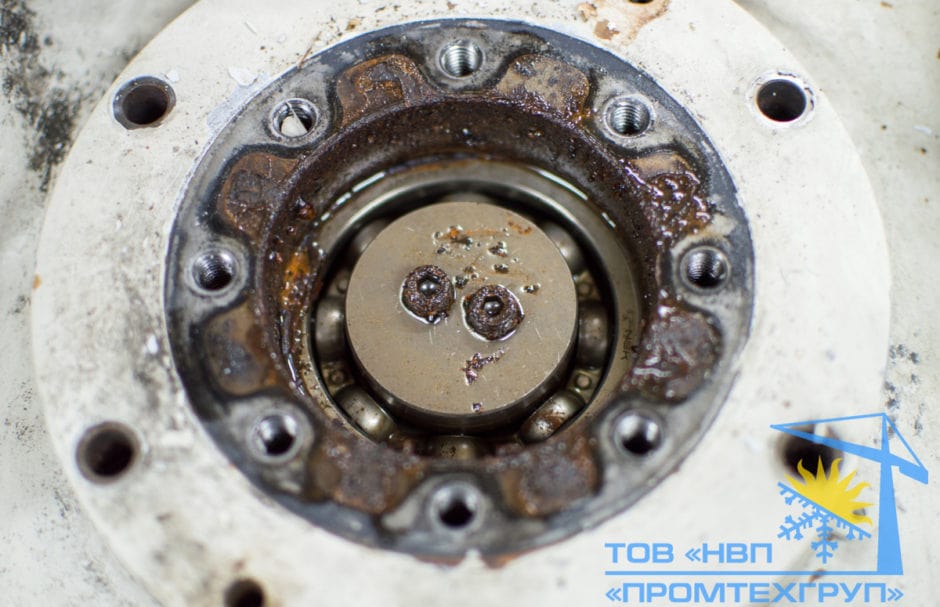

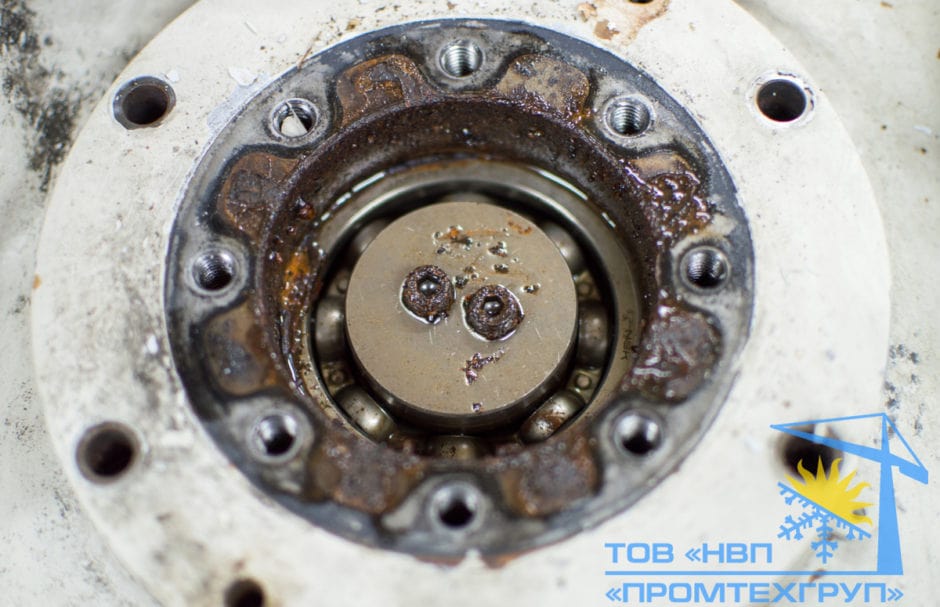

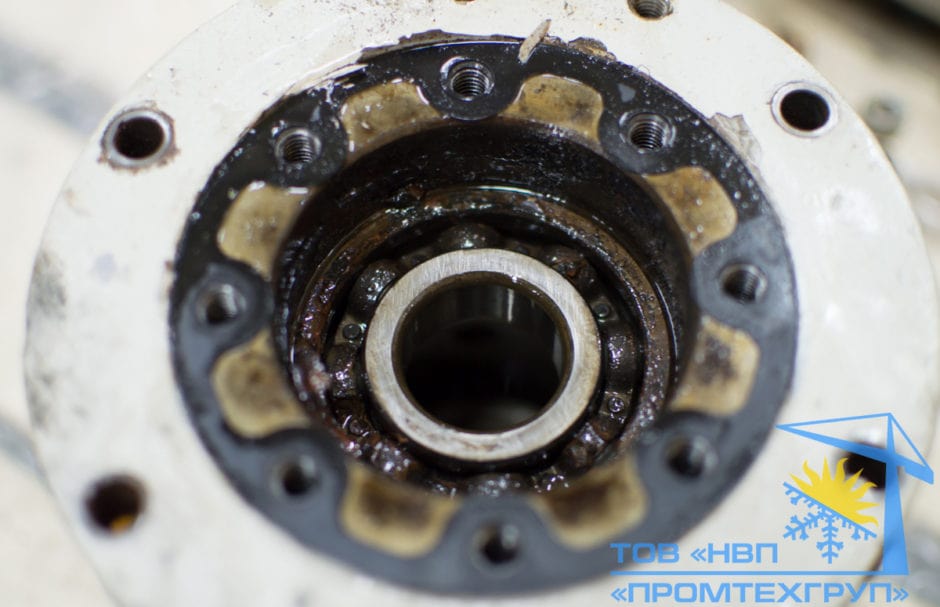

- Поврежденный подшипник затворного ротора / deep groove ball bearing / lower bearing holder / Daikin ZHC5WLG5YE
-

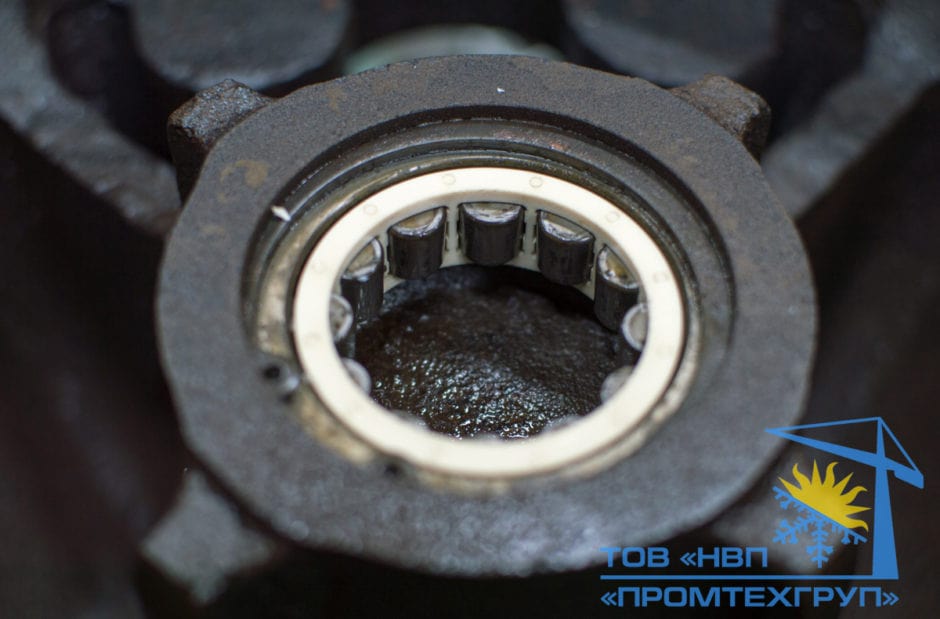

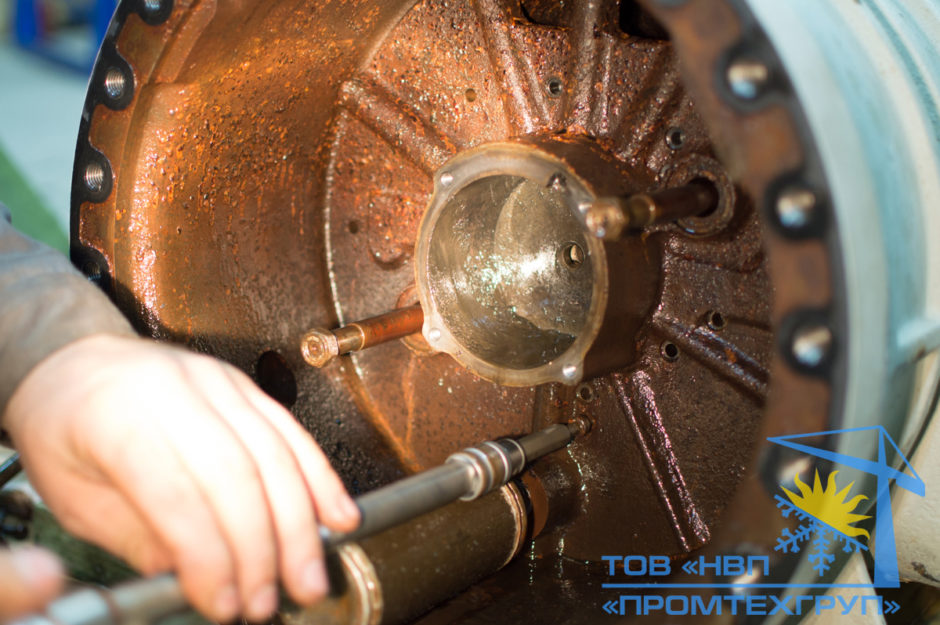

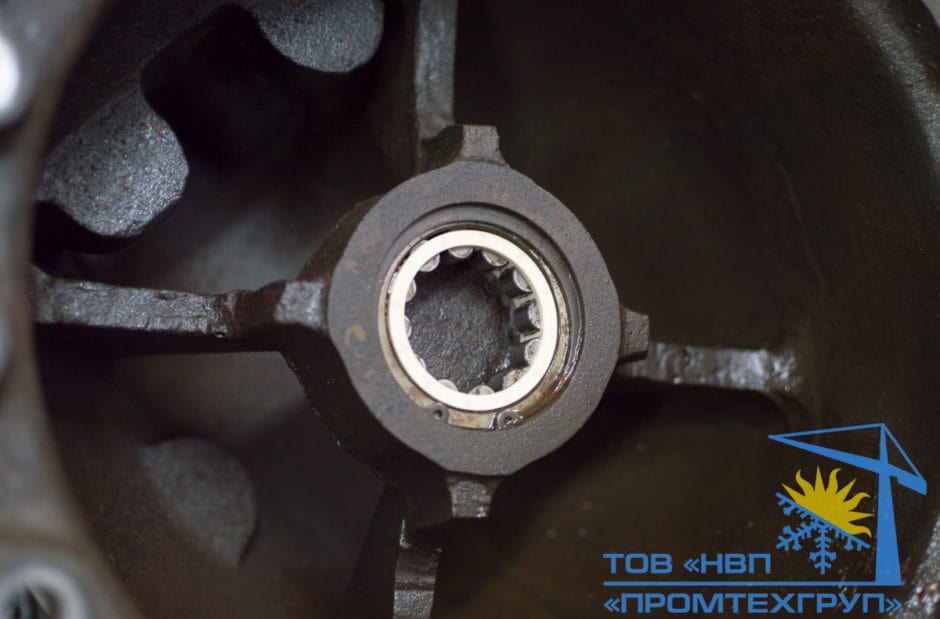

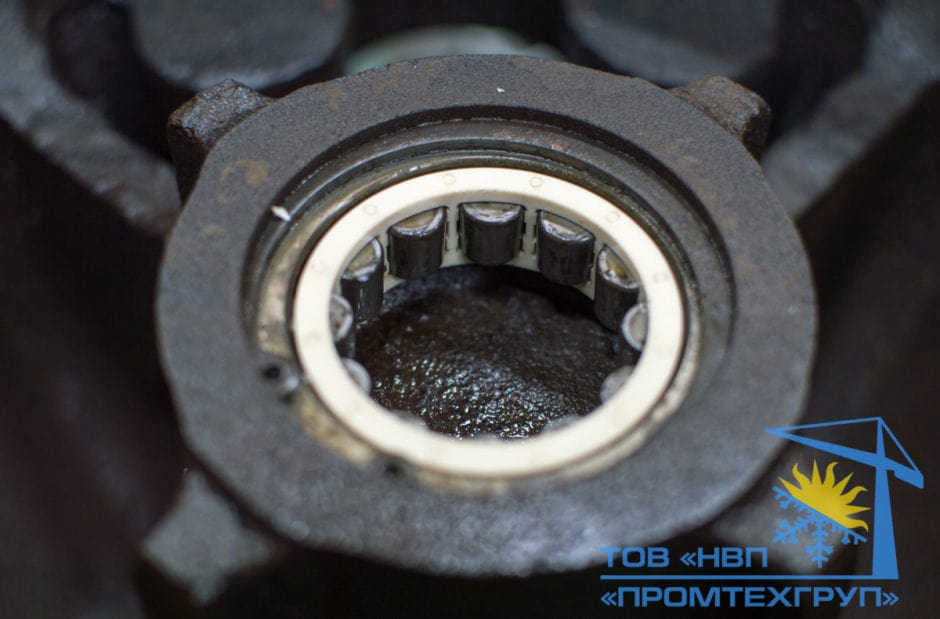

- Роликовый подшипник всасывающей торцевой крышки / suction end cover / roller bearing / Daikin ZHC5WLG5YE
-
- Роликовый подшипник всасывающей торцевой крышки / suction end cover / roller bearing / Daikin ZHC5WLG5YE
-
- Вал затворного ротора / shaft / gate rotor / Daikin ZHC5WLG5YE
-
- Осмотр повреждений вала затворного ротора / shaft / gate rotor / Daikin ZHC5WLG5YE
-

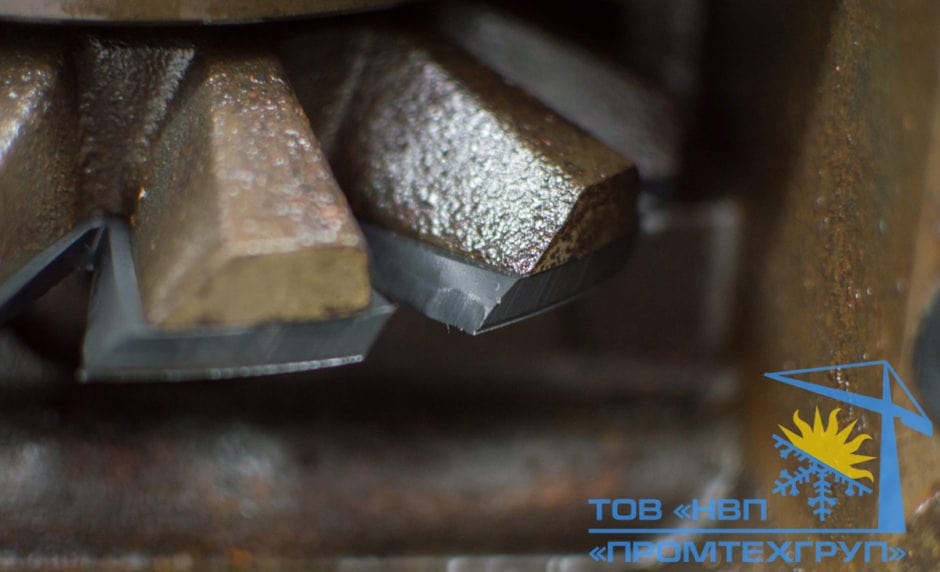

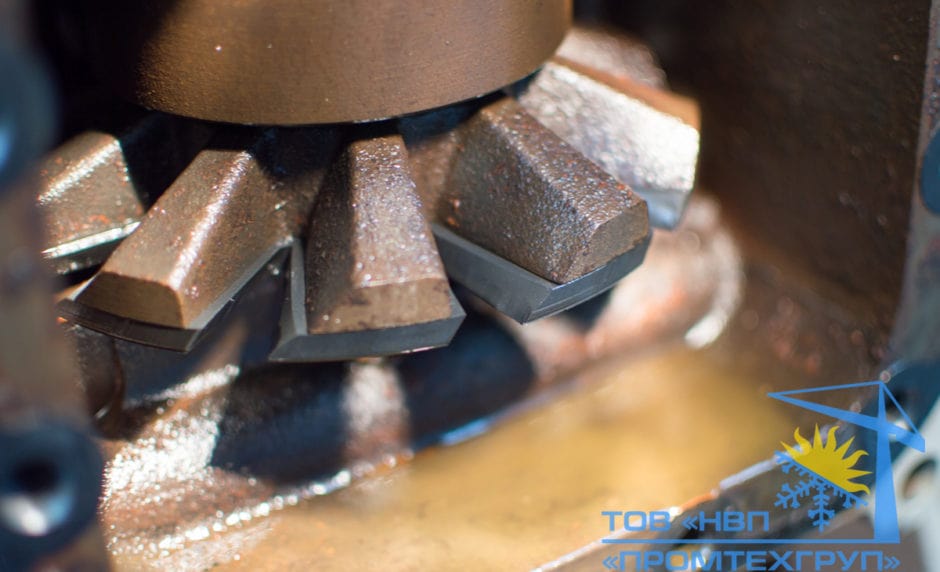

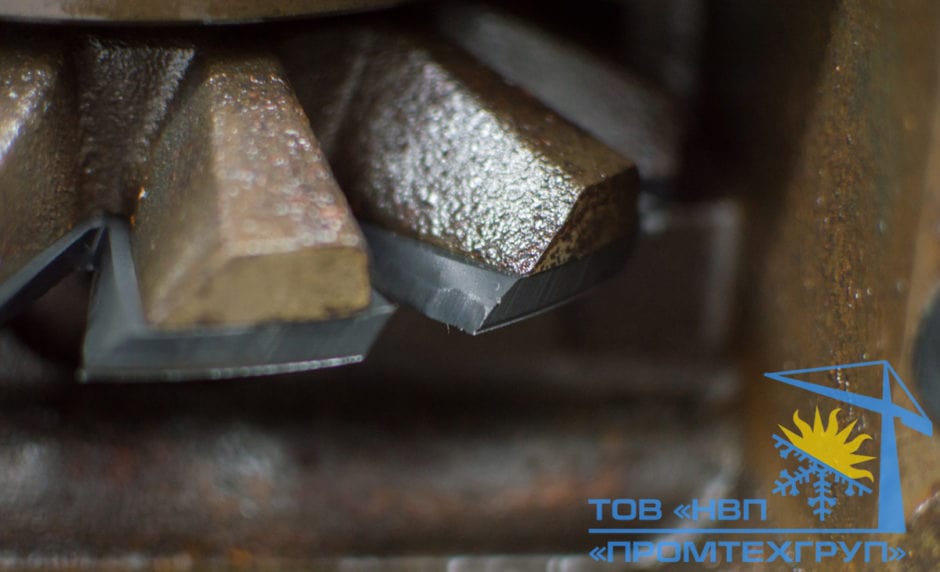

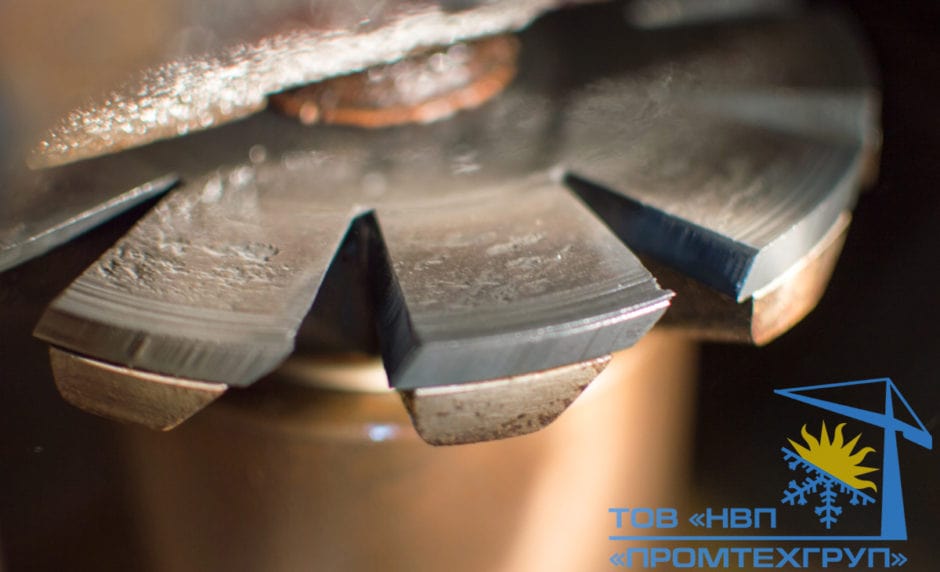

- Выработка на рабочей поверхности затворного ротора / shaft / gate rotor / Daikin ZHC5WLG5YE
-

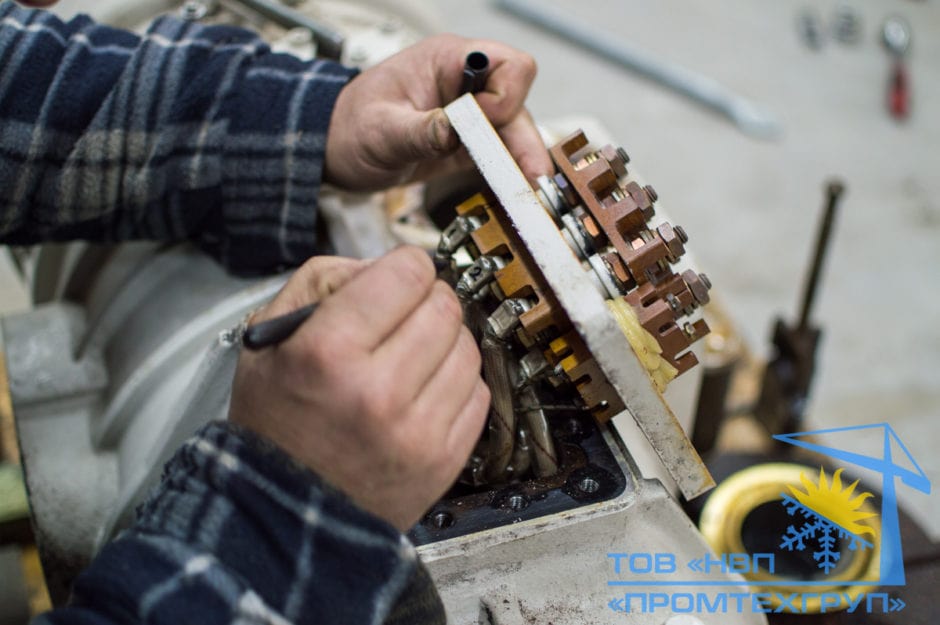

- Проверка клемм компрессора / terminal assy / Daikin ZHC5WLG5YE
-

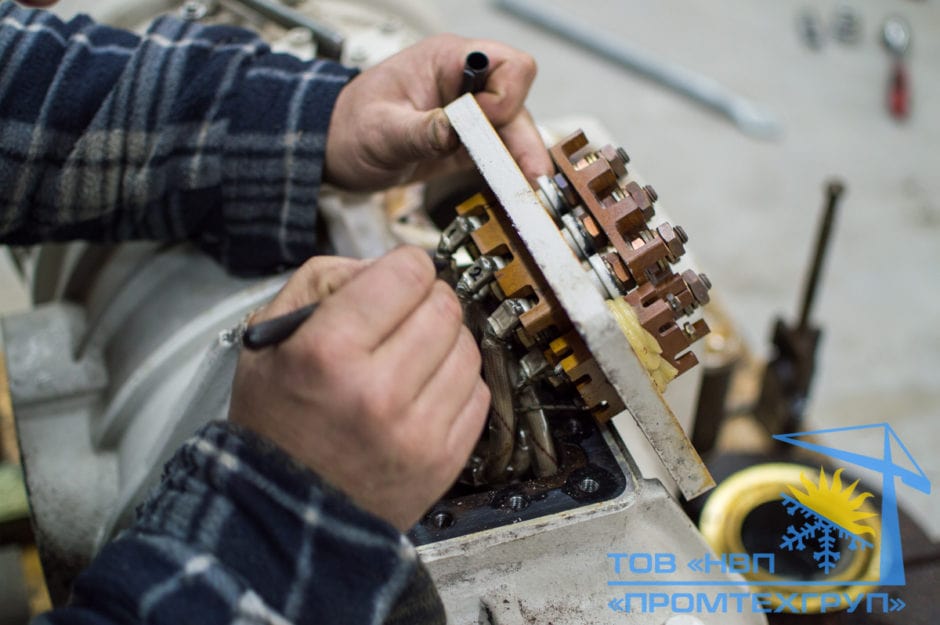

- Осмотр клемм компрессора / terminal assy. / Daikin ZHC5WLG5YE
-

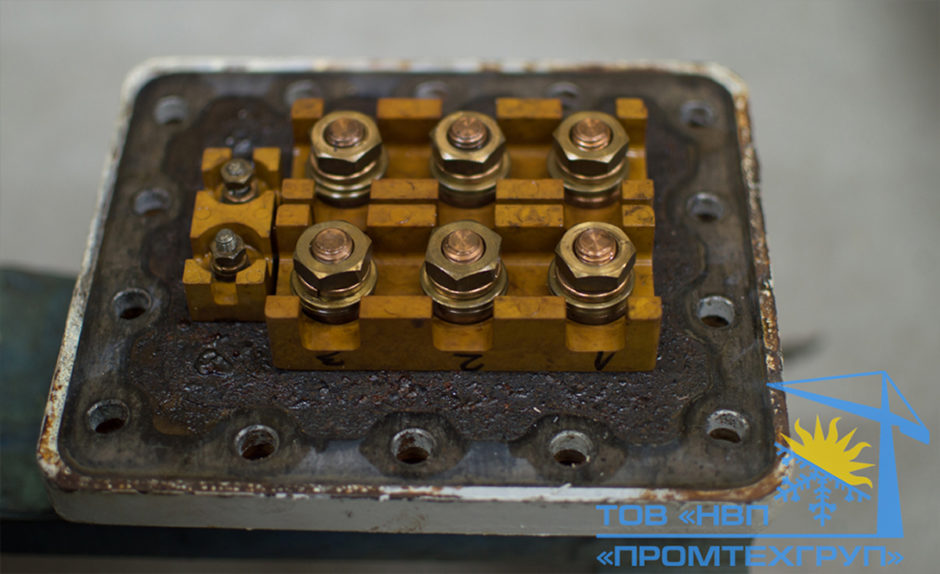

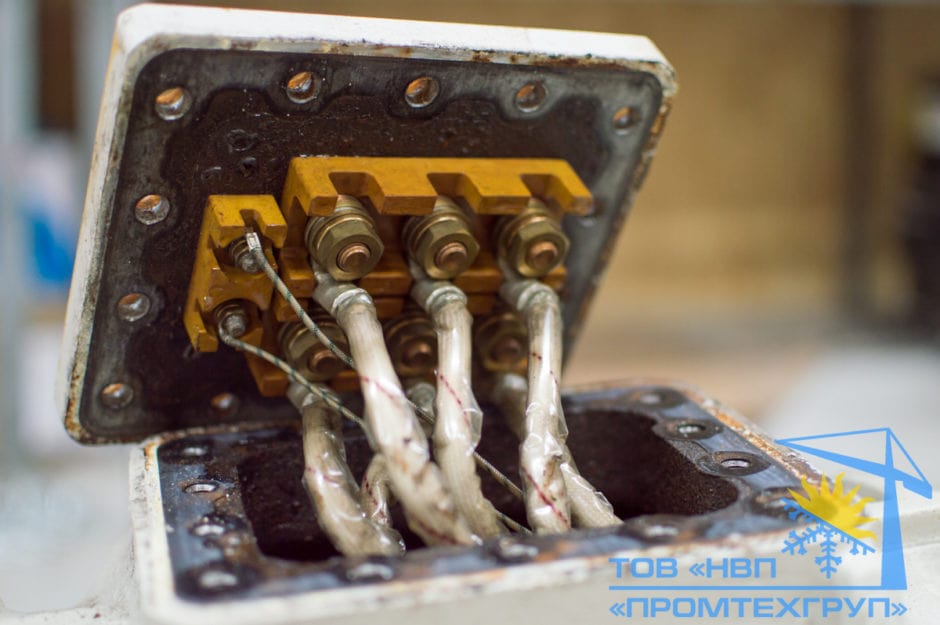

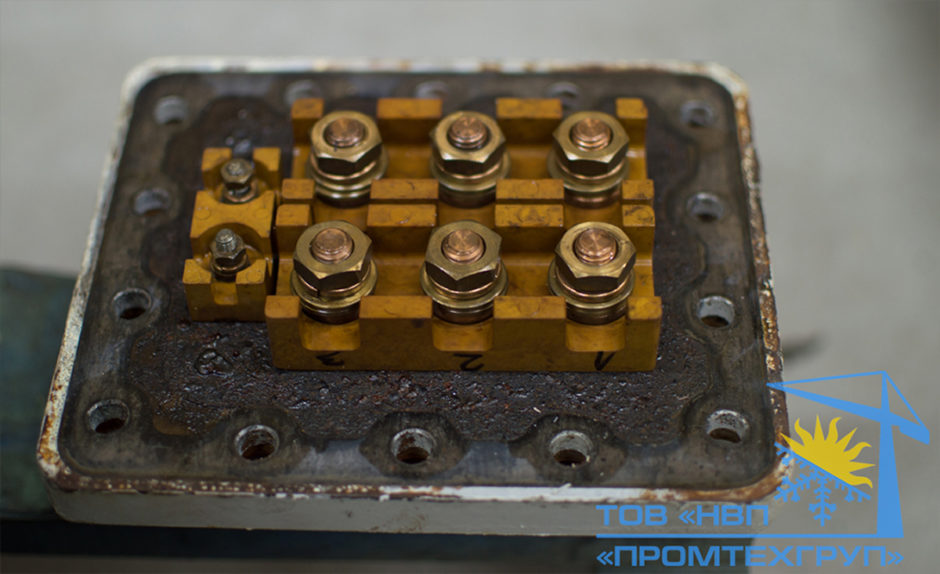

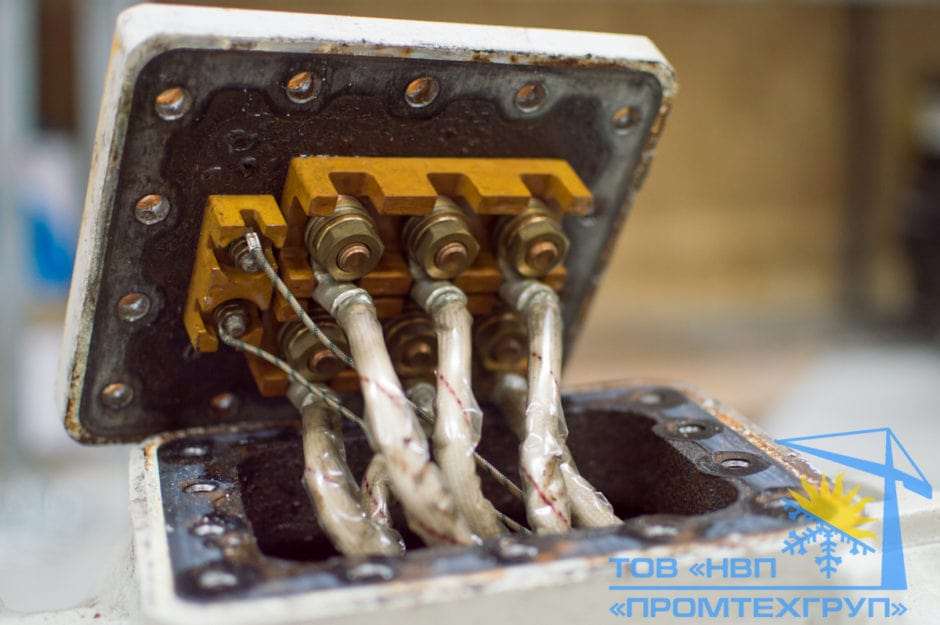

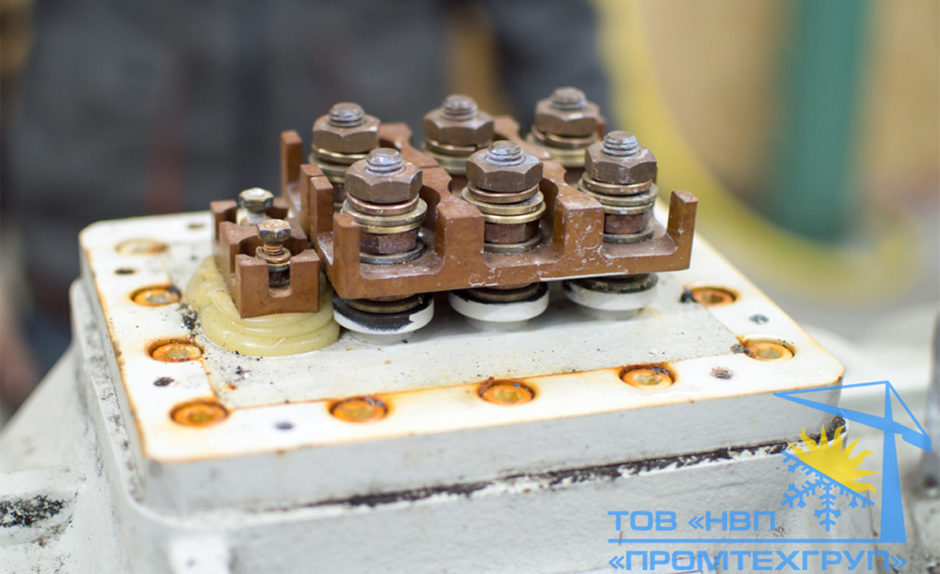

- Контактная доска / terminal assy. / Daikin ZHC5WLG5YE
-

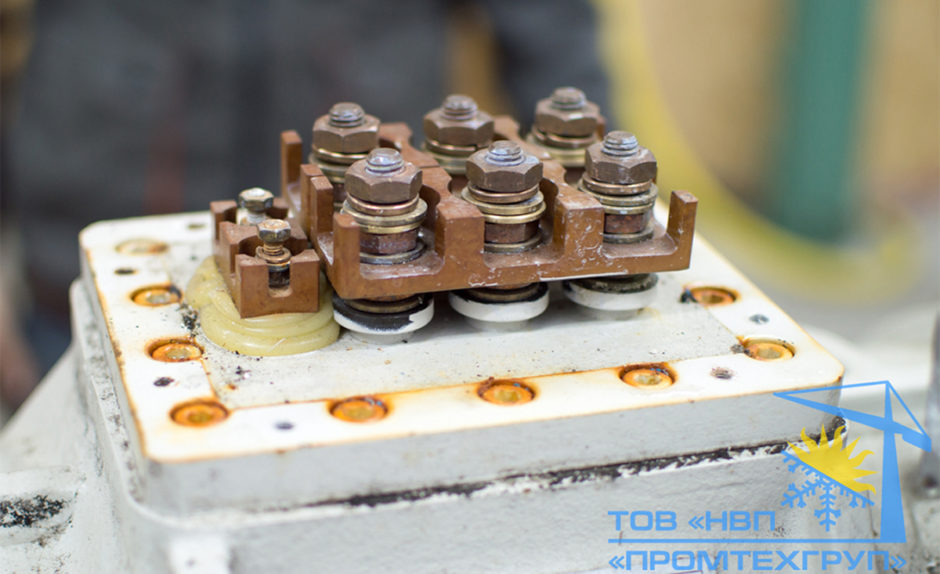

- Контакты клемм / terminal assy. / Daikin ZHC5WLG5YE
-

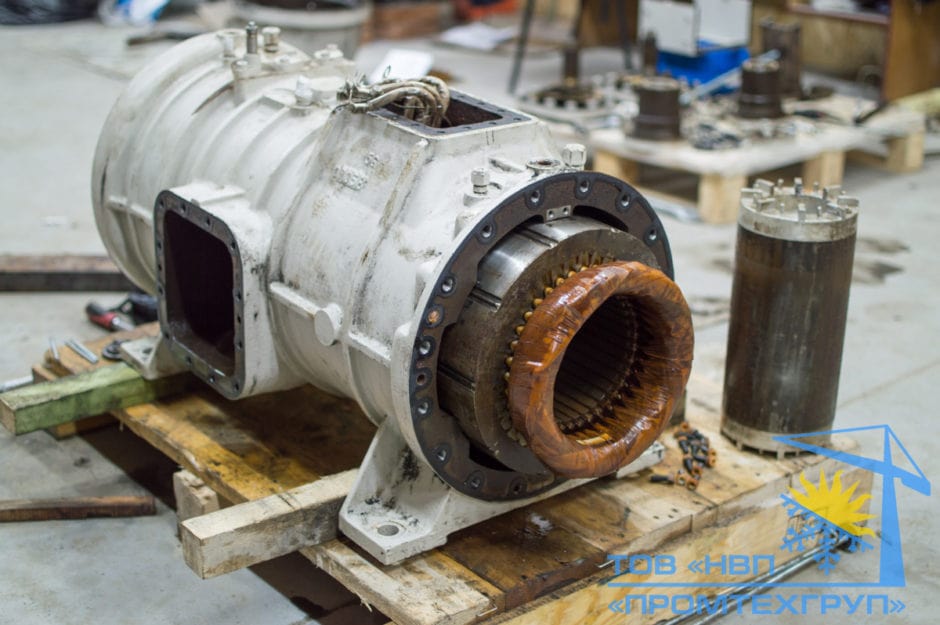

- Электродвигатель винтового компрессора / motor assy. / Daikin ZHC5WLG5YE
-

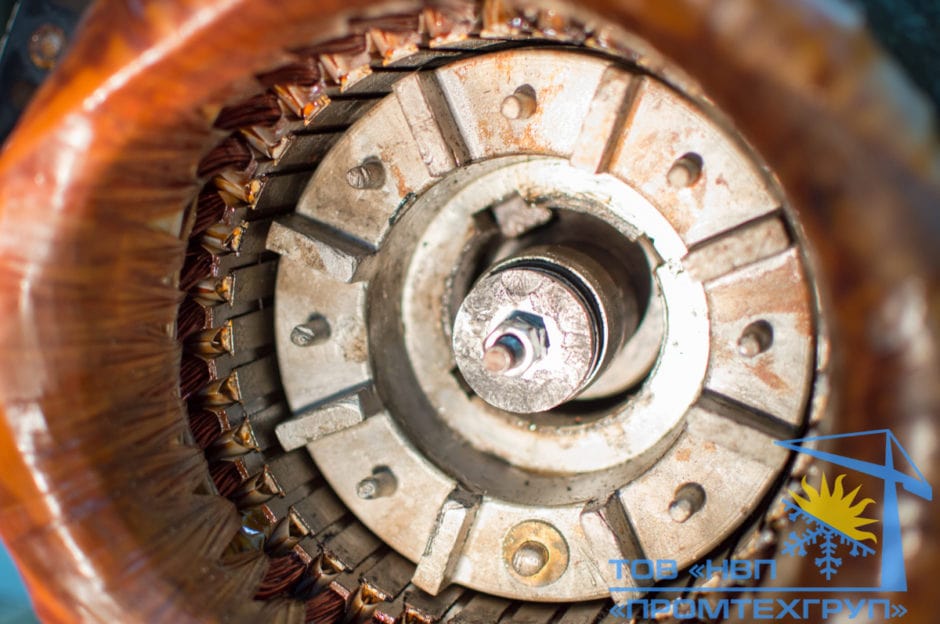

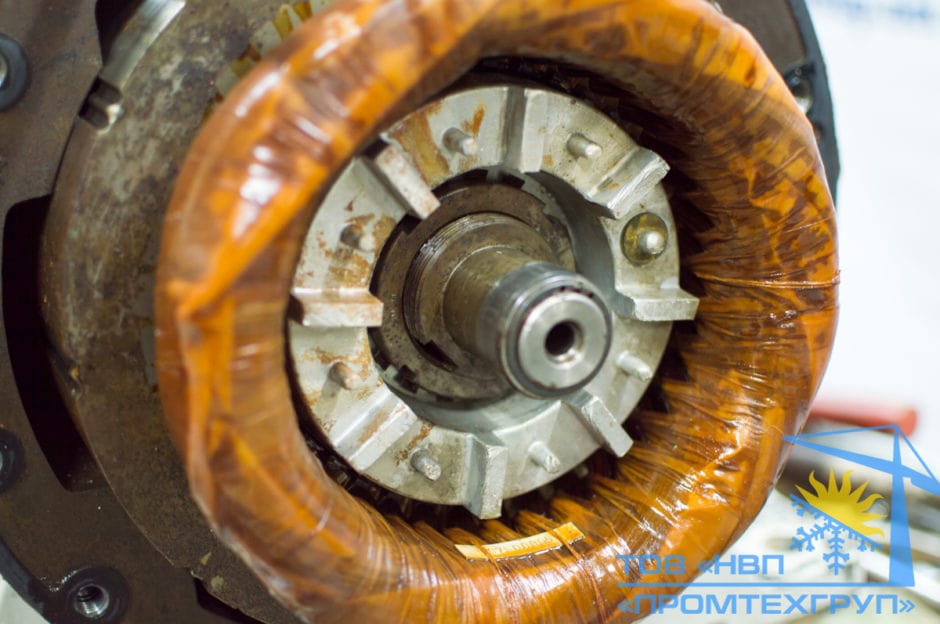

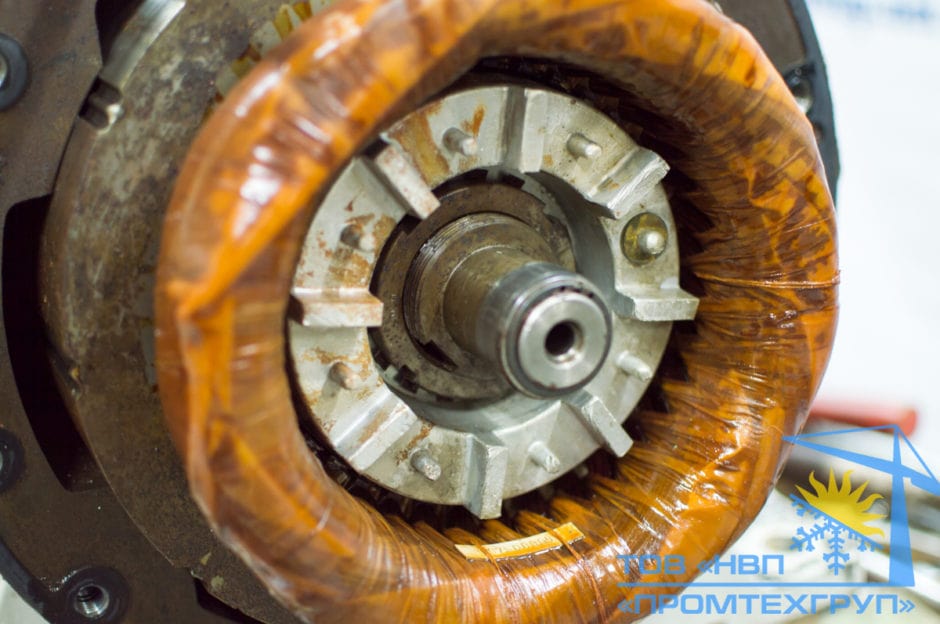

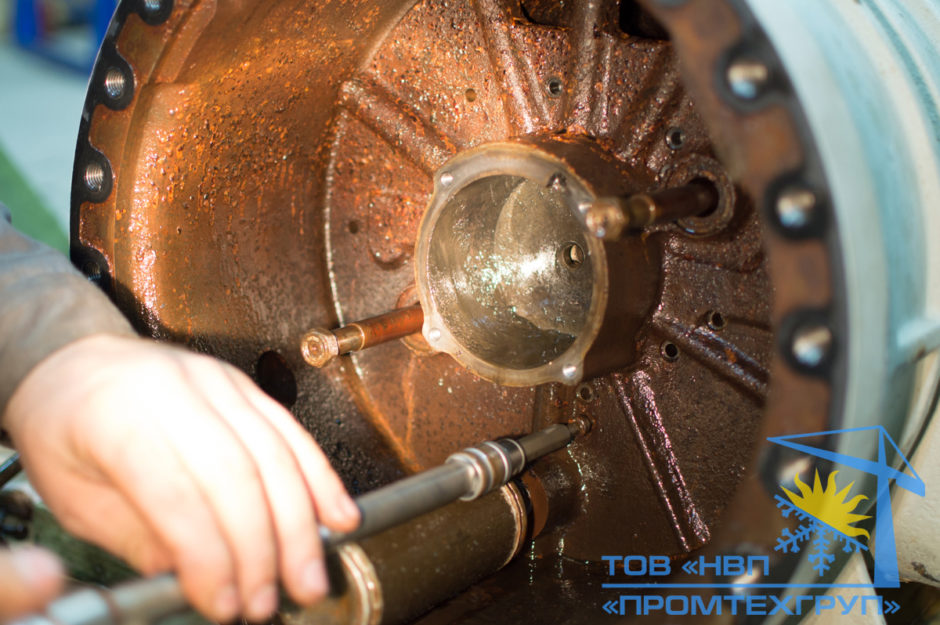

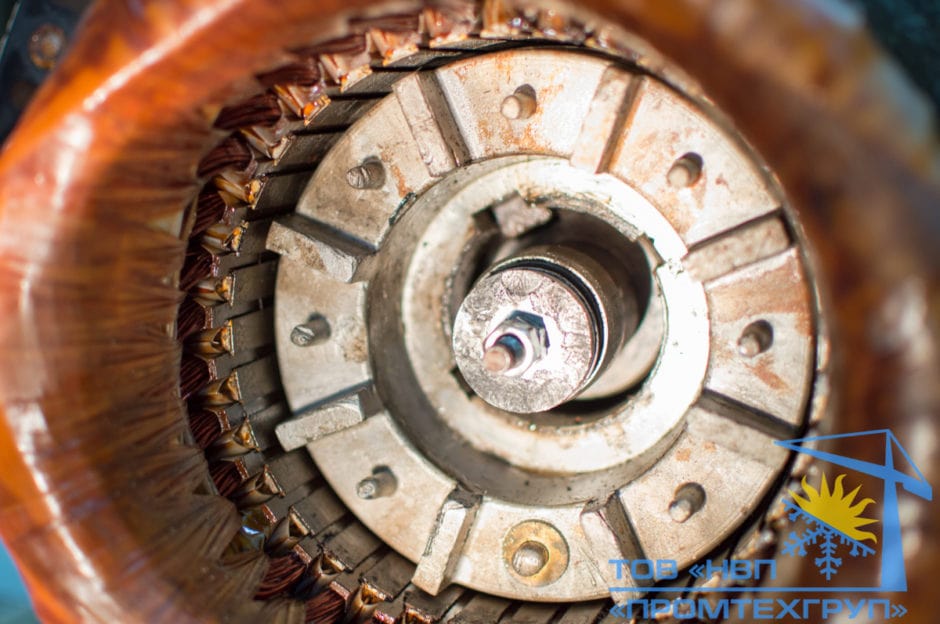

- Извлечение ротора электродвигателя компрессора / motor assy. / Daikin ZHC5WLG5YE
-

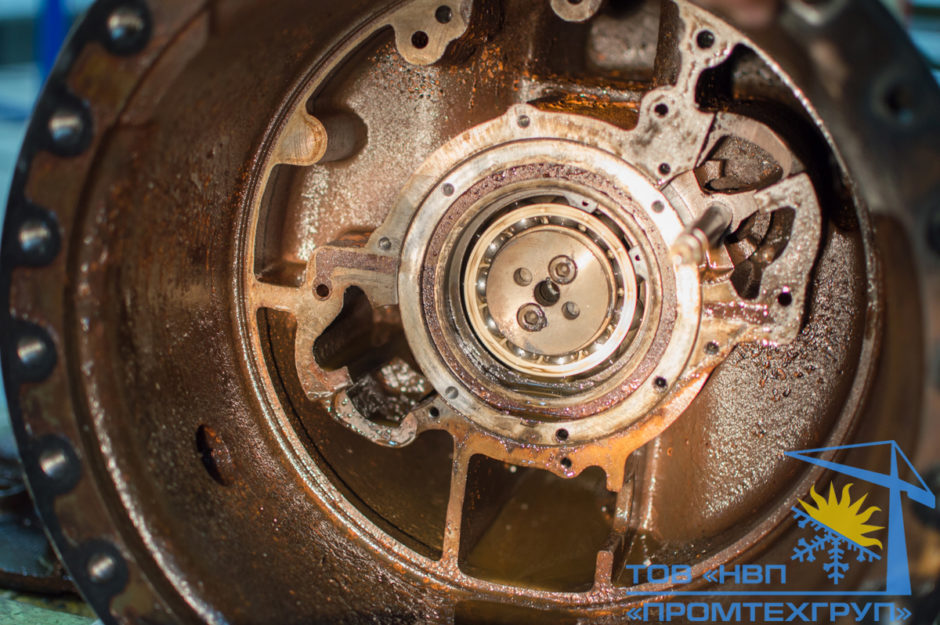

- Фиксатор основного держателя коренного подшипника / main bearing holder fixing / Daikin ZHC5WLG5YE
-

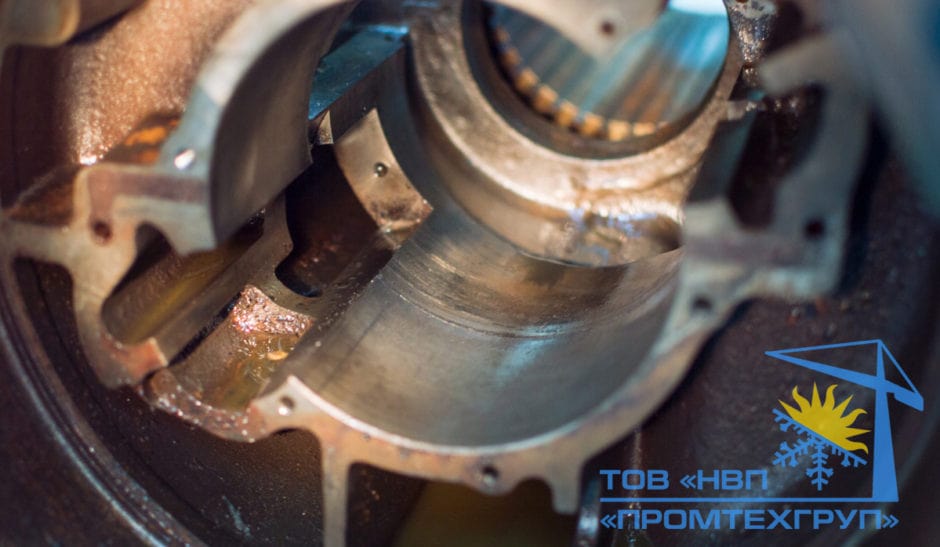

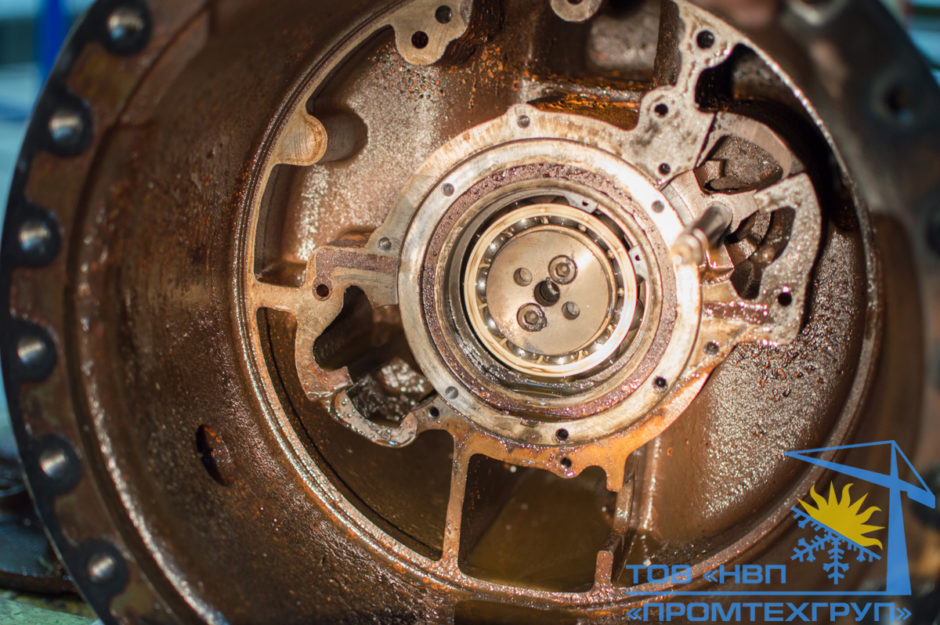

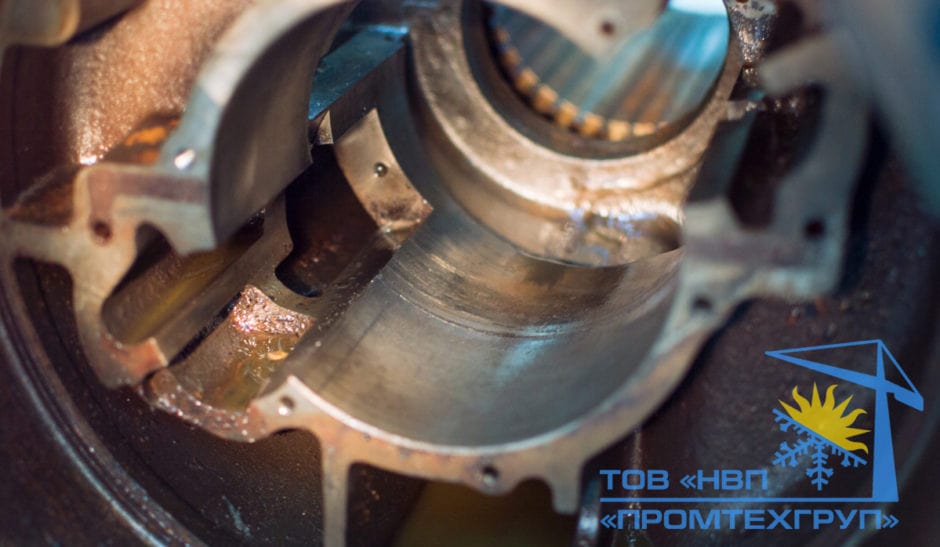

- Держатель с коренным подшипником компрессора / main bearing holder / ball bearing / Daikin ZHC5WLG5YE
-
- Винтовой ротор в корпусе / screw rotor / Daikin ZHC5WLG5YE
-

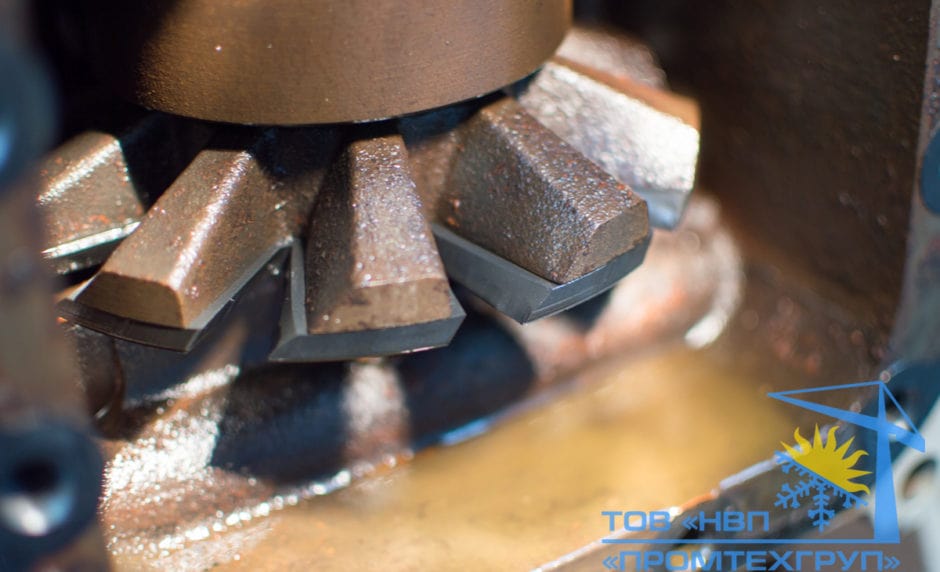

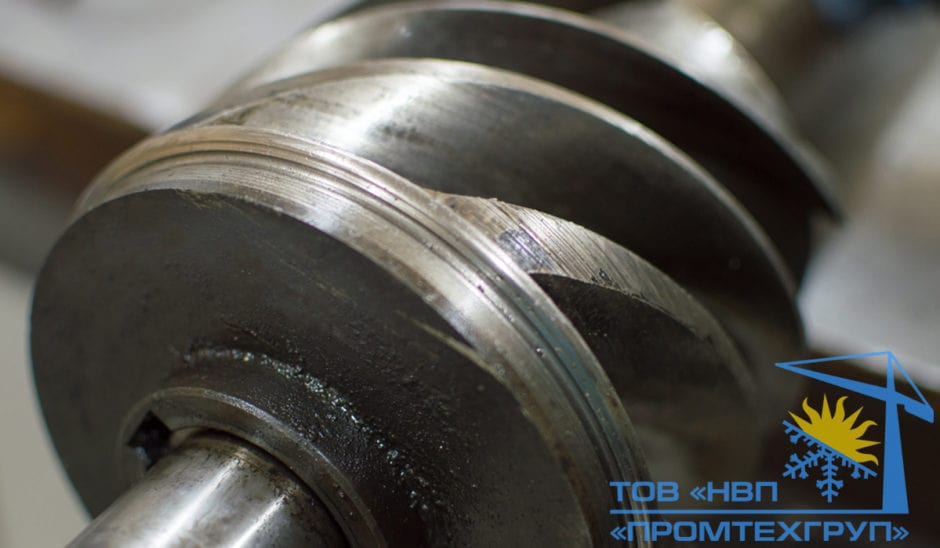

- Следы выработки на винтовом роторе / screw rotor / Daikin ZHC5WLG5YE
-

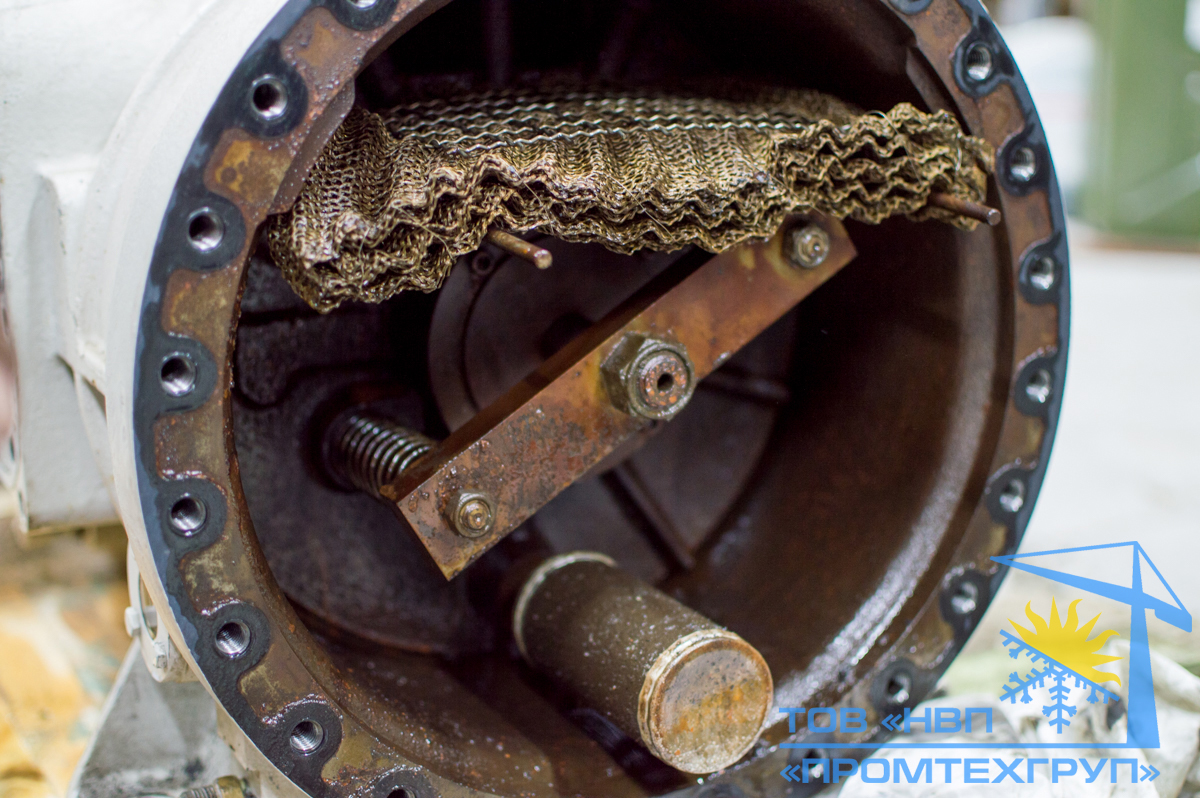

- узел контроля холодопроизводительности / controller assembly / Daikin ZHC5WLG5YE
-

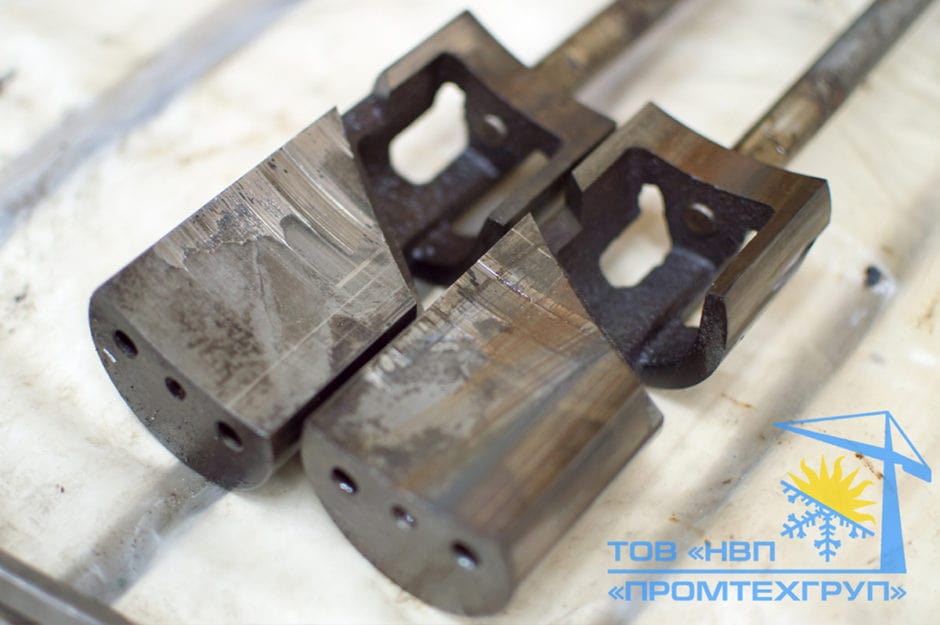

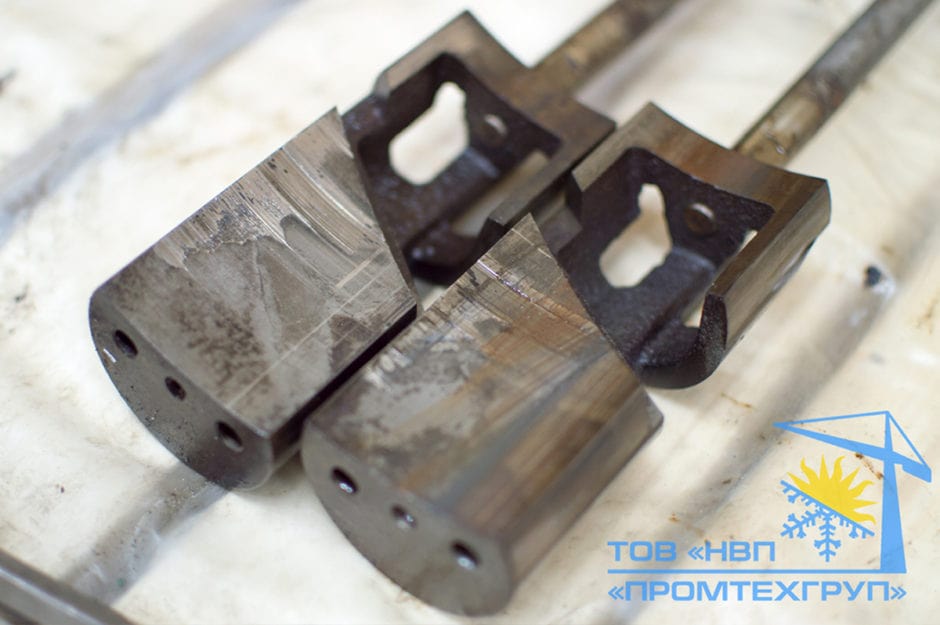

- Выработка на золотниках контроля холодопроизводительности / slide valve / Daikin ZHC5WLG5YE
-

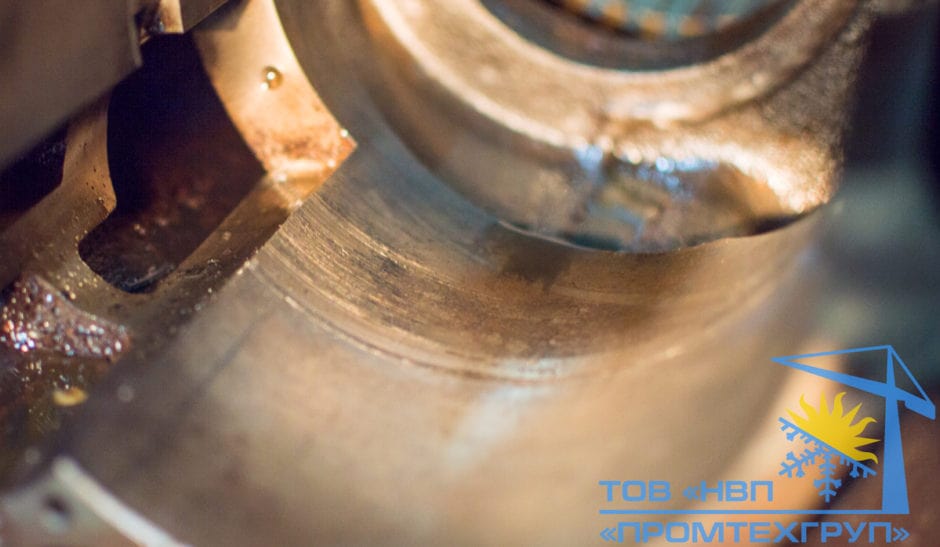

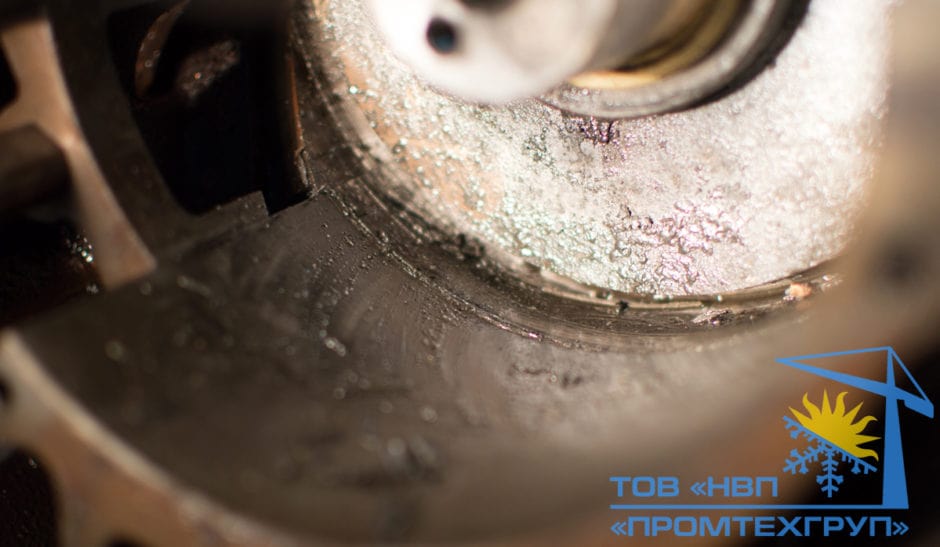

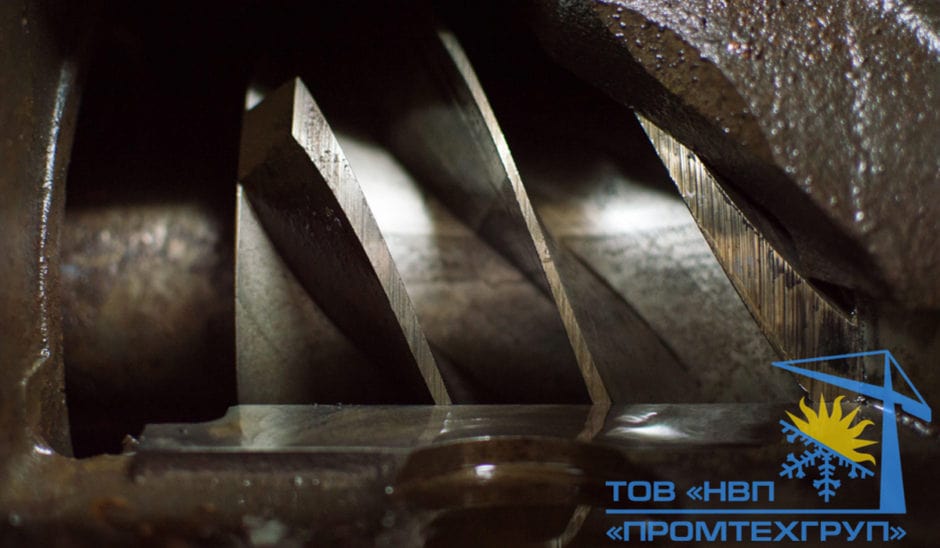

- Повреждения рабочих поверхностей Daikin ZHC5WLG5YE
-
- Металлический налет на рабочей поверхности Daikin ZHC5WLG5YE
-
- Металлический налет на рабочей поверхности Daikin ZHC5WLG5YE
-
- Отчетливые следи эрозии на крепежной панели, статоре и корпусе Daikin ZHC5WLG5YE
-

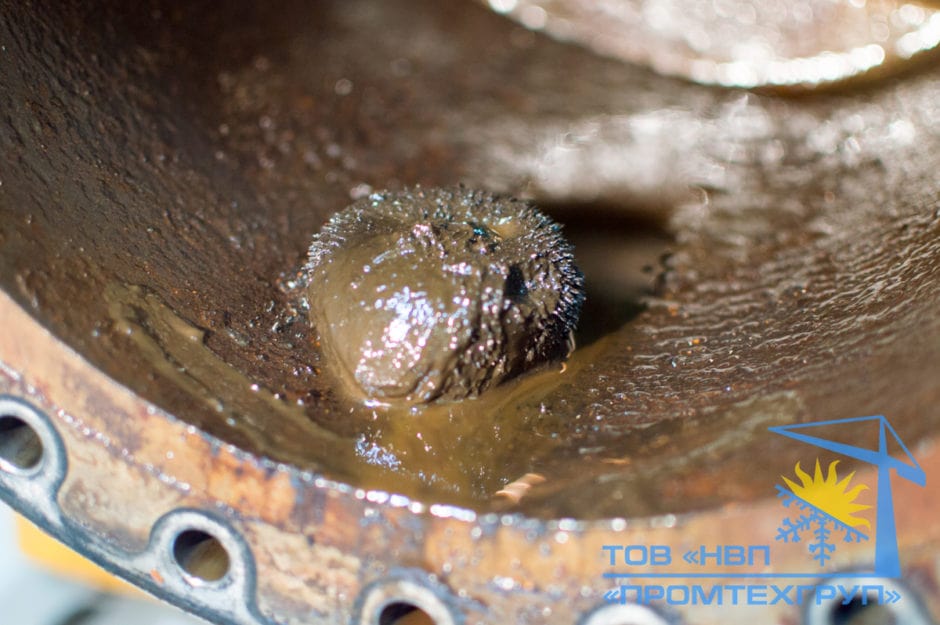

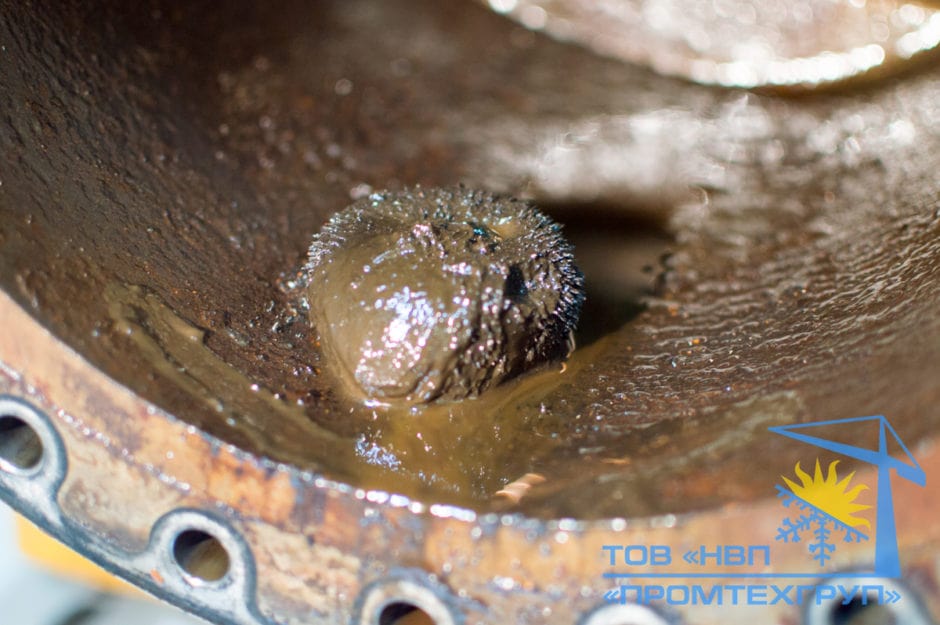

- Магнит на торцевой крышке полностью покрытый металлическим мусором Daikin ZHC5WLG5YE
-

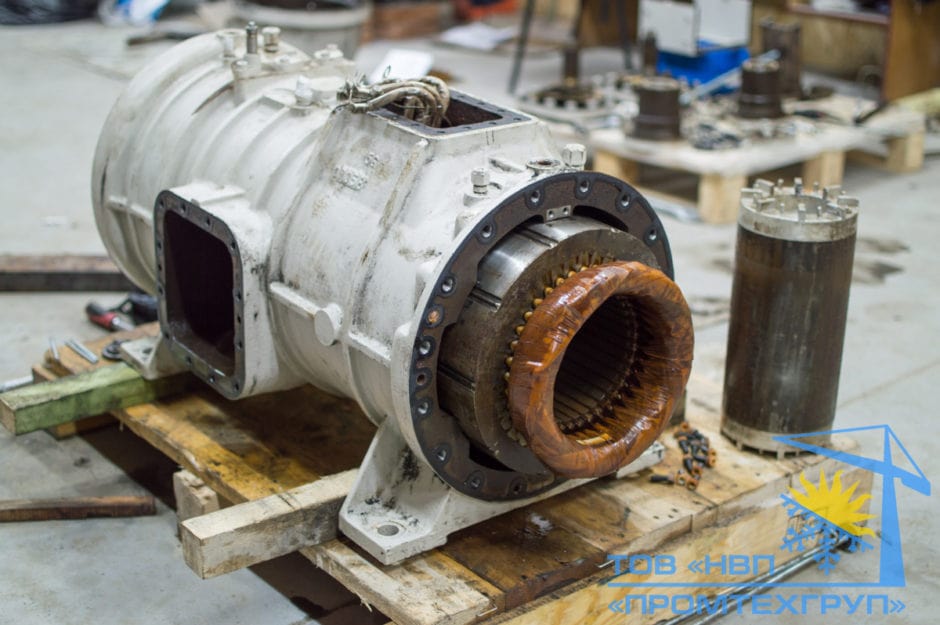

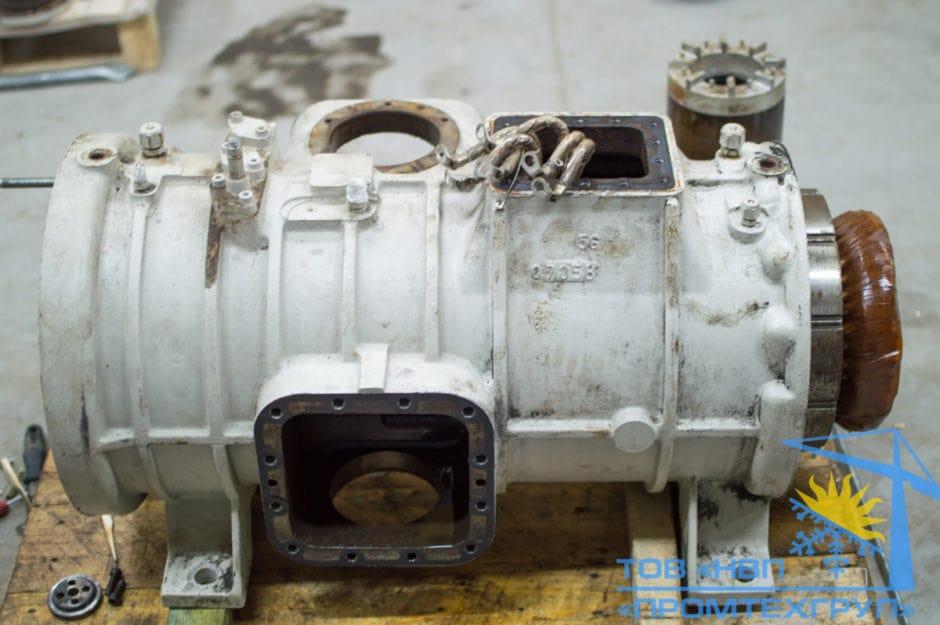

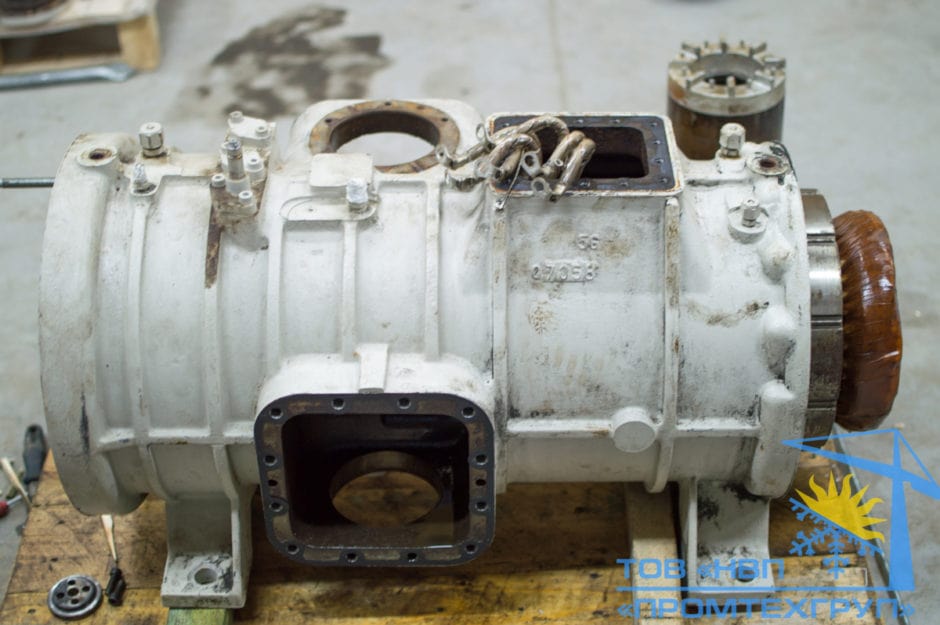

- Разобранный винтовой холодильный компрессор Daikin ZHC5WLG5YE
-
- Разобранный винтовой холодильный компрессор Daikin ZHC5WLG5YE
Ремонт целесообразен, потеря производительности после ремонта будет незначительна. Необходима просушка электродвигателя и следующий регулярный контроль сопротивления на пробой изоляции.
